Copper Foil: Electro Deposition Machine (EDM)
Mitsuboshi
Model Overview

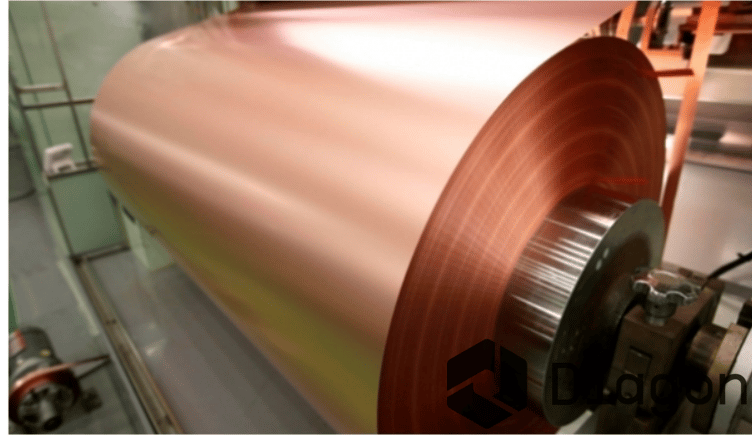

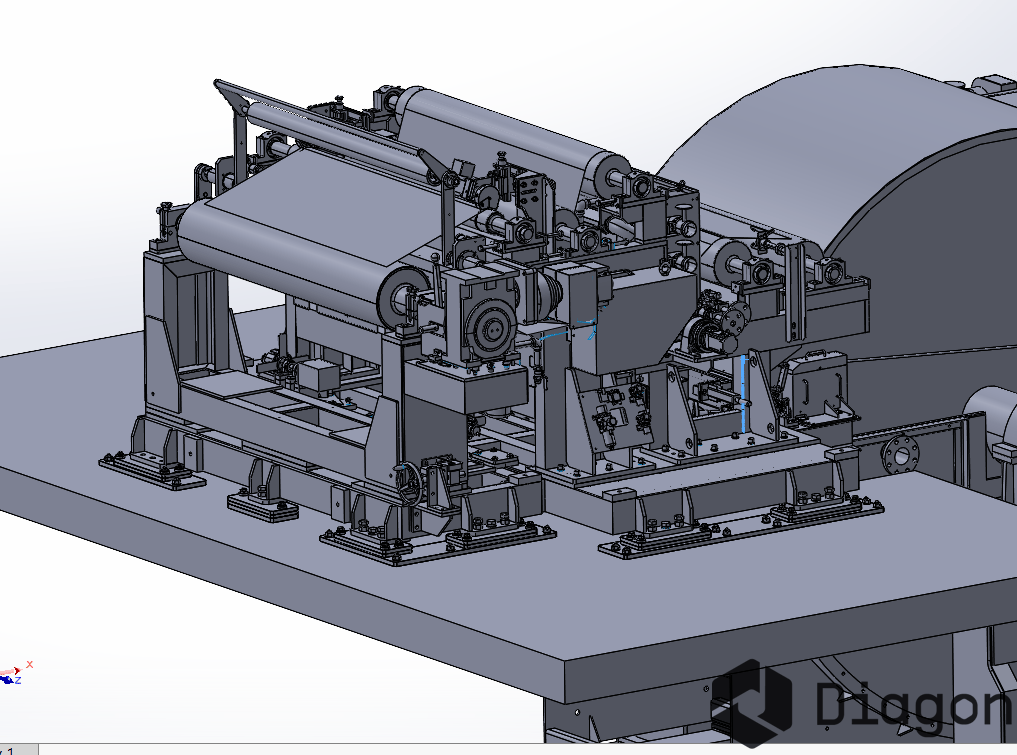

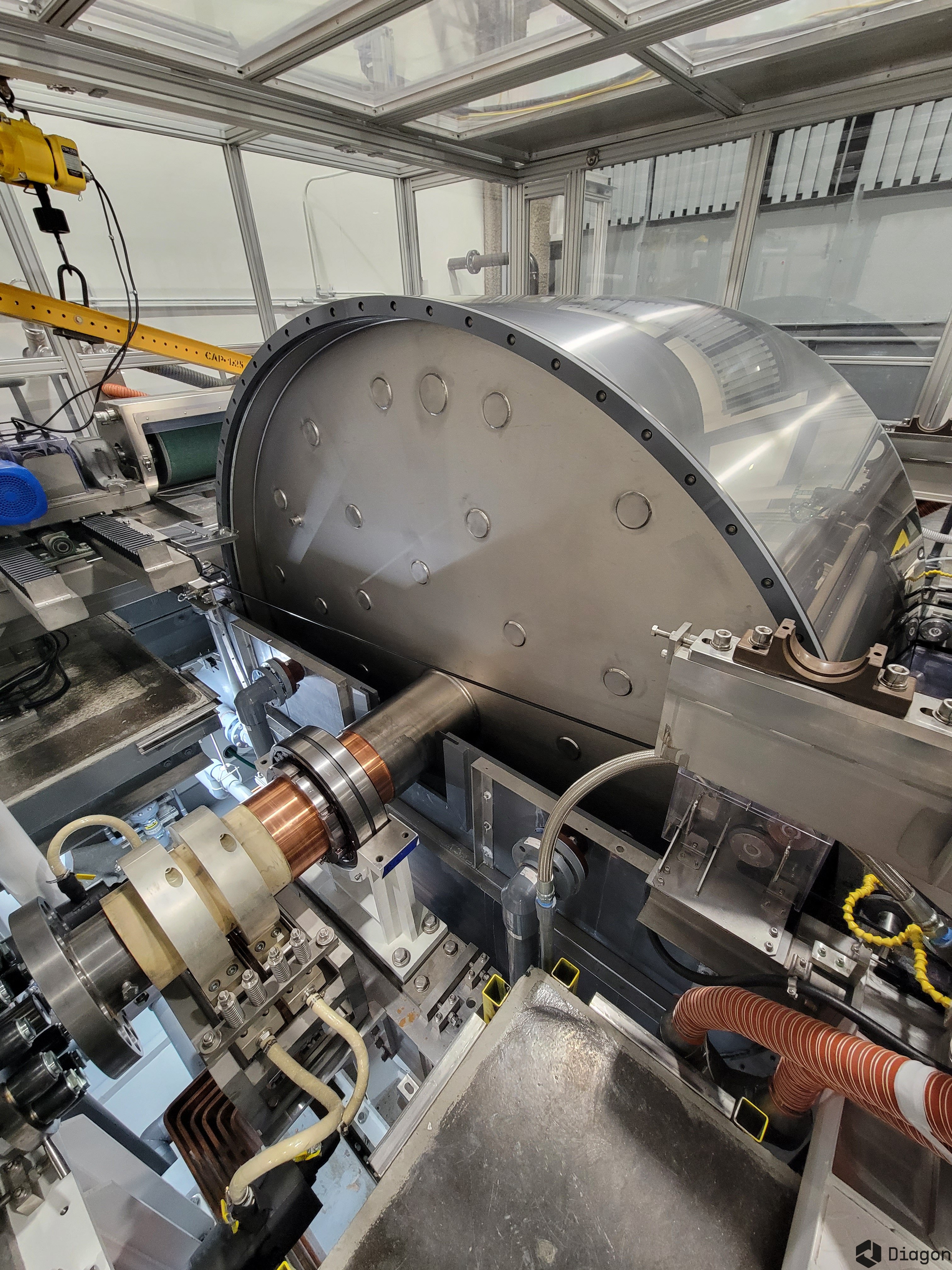

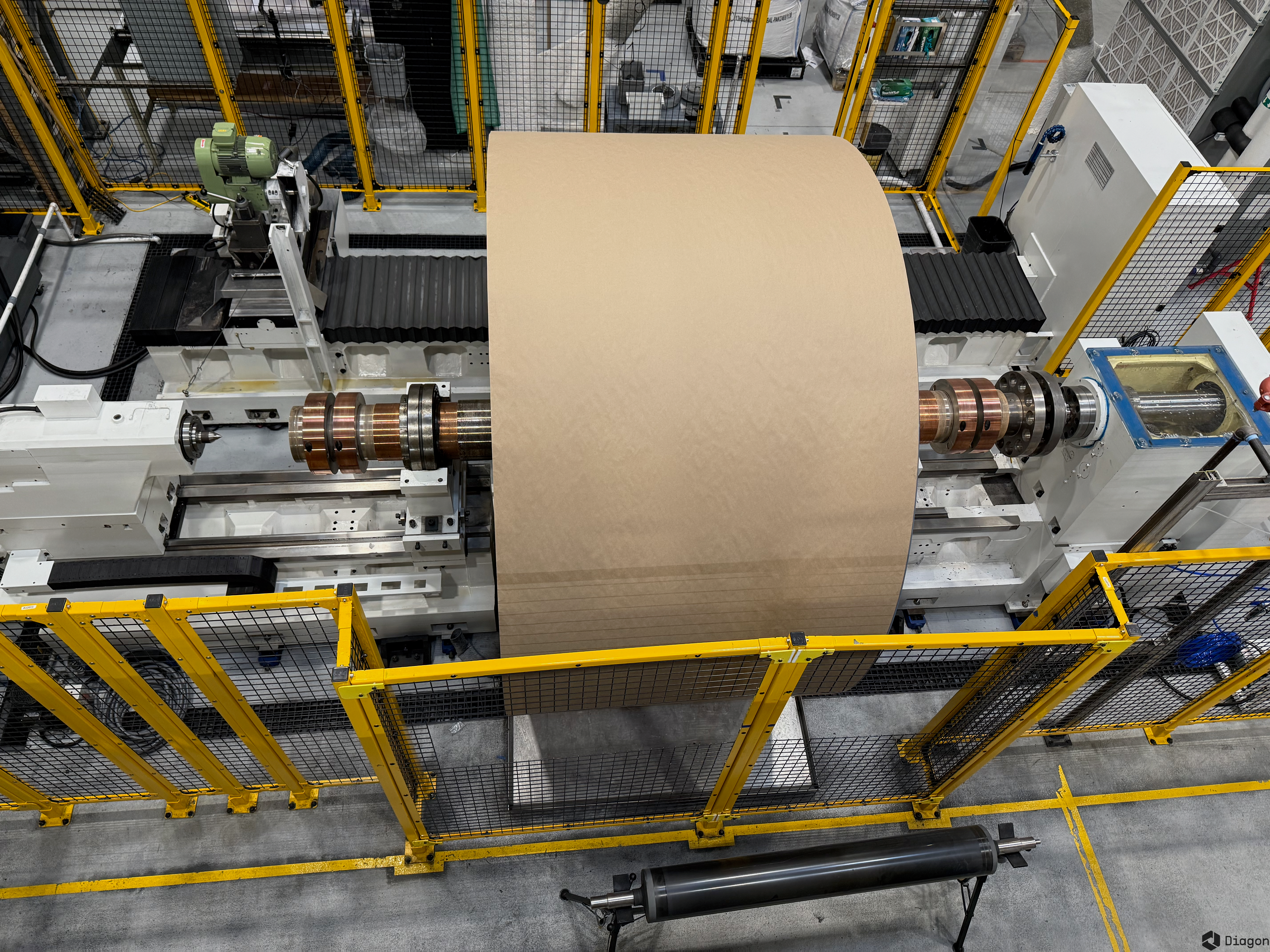

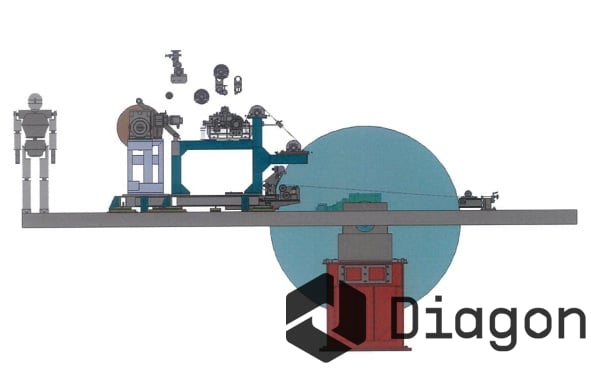

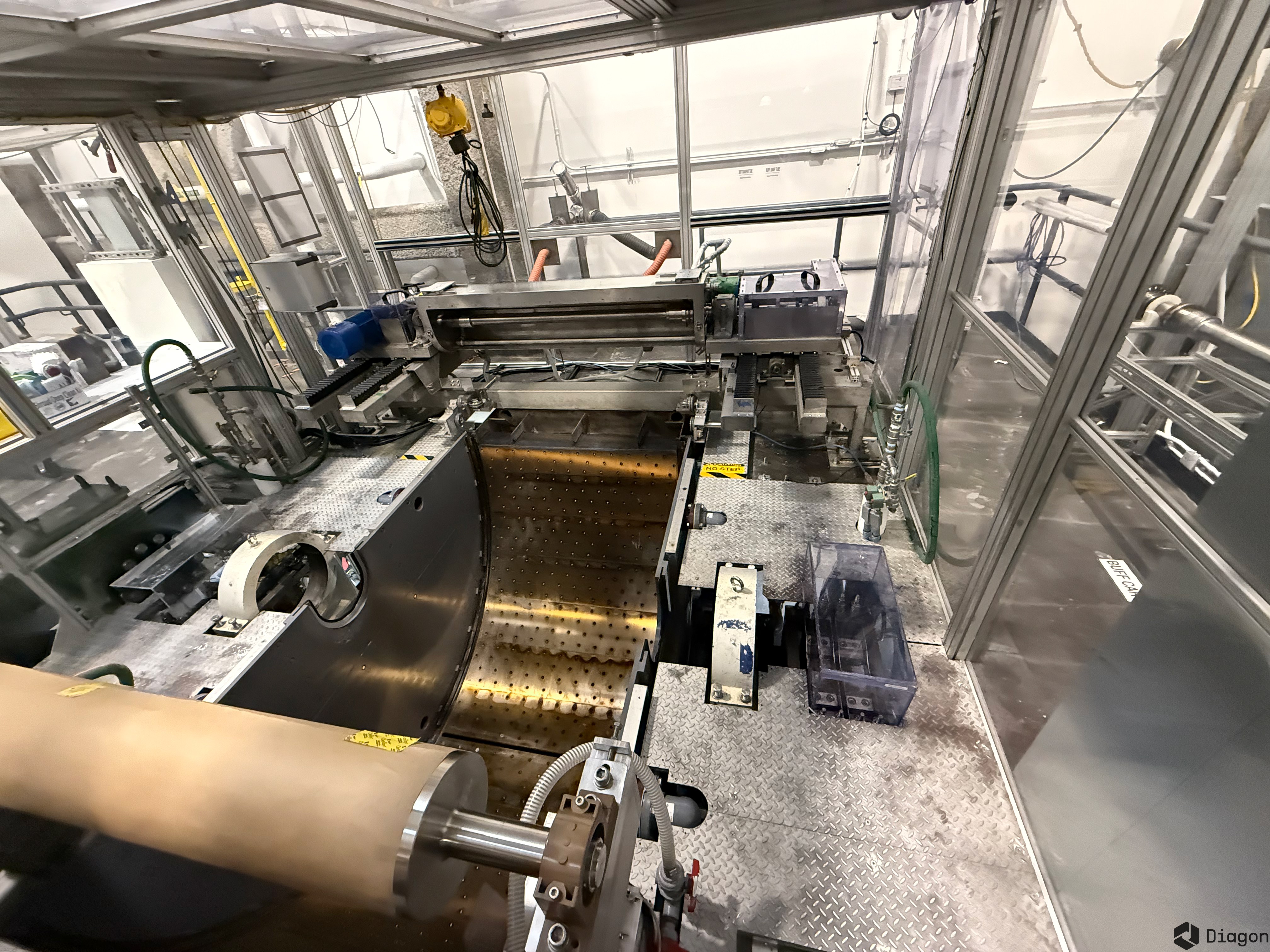

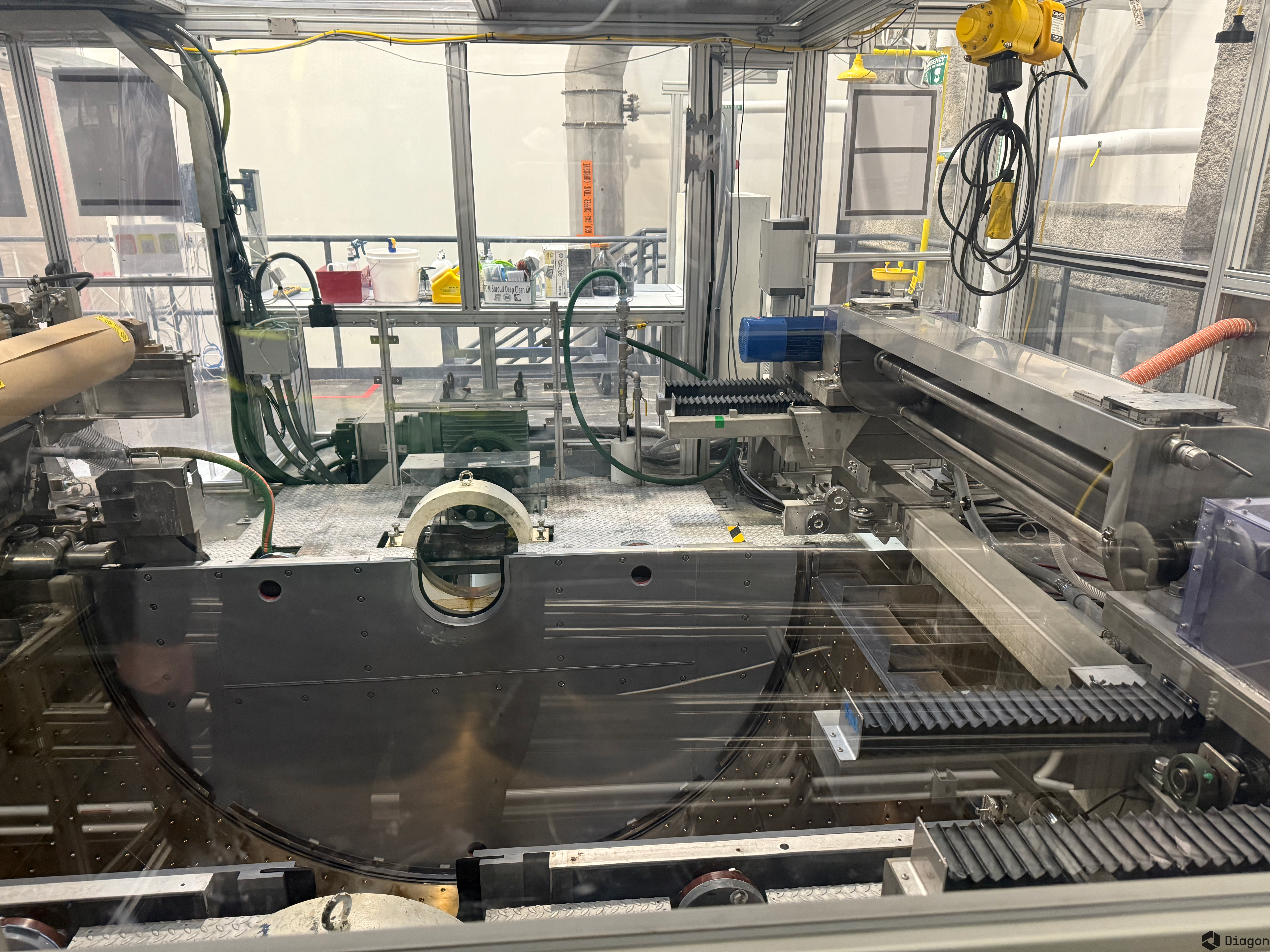

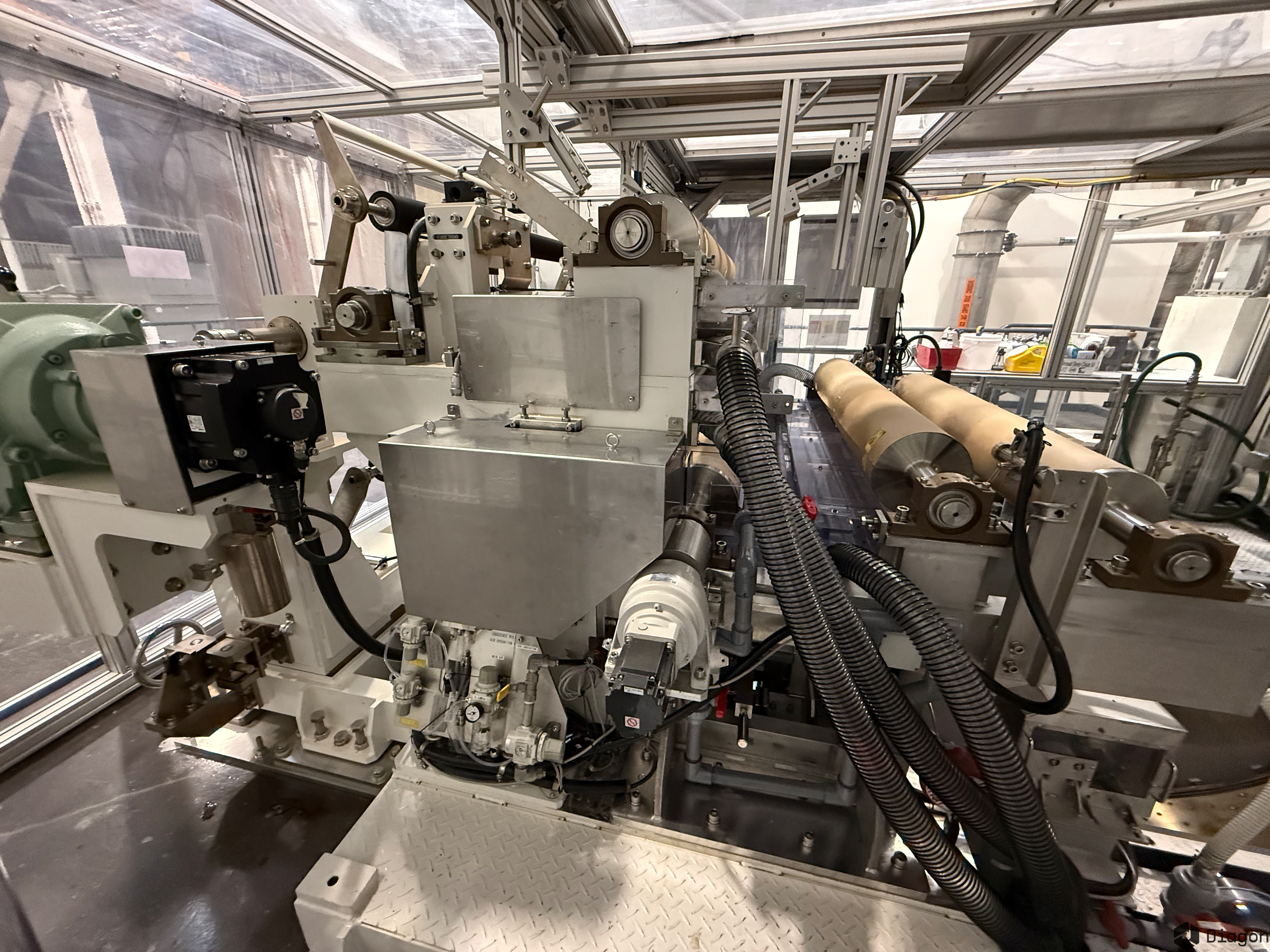

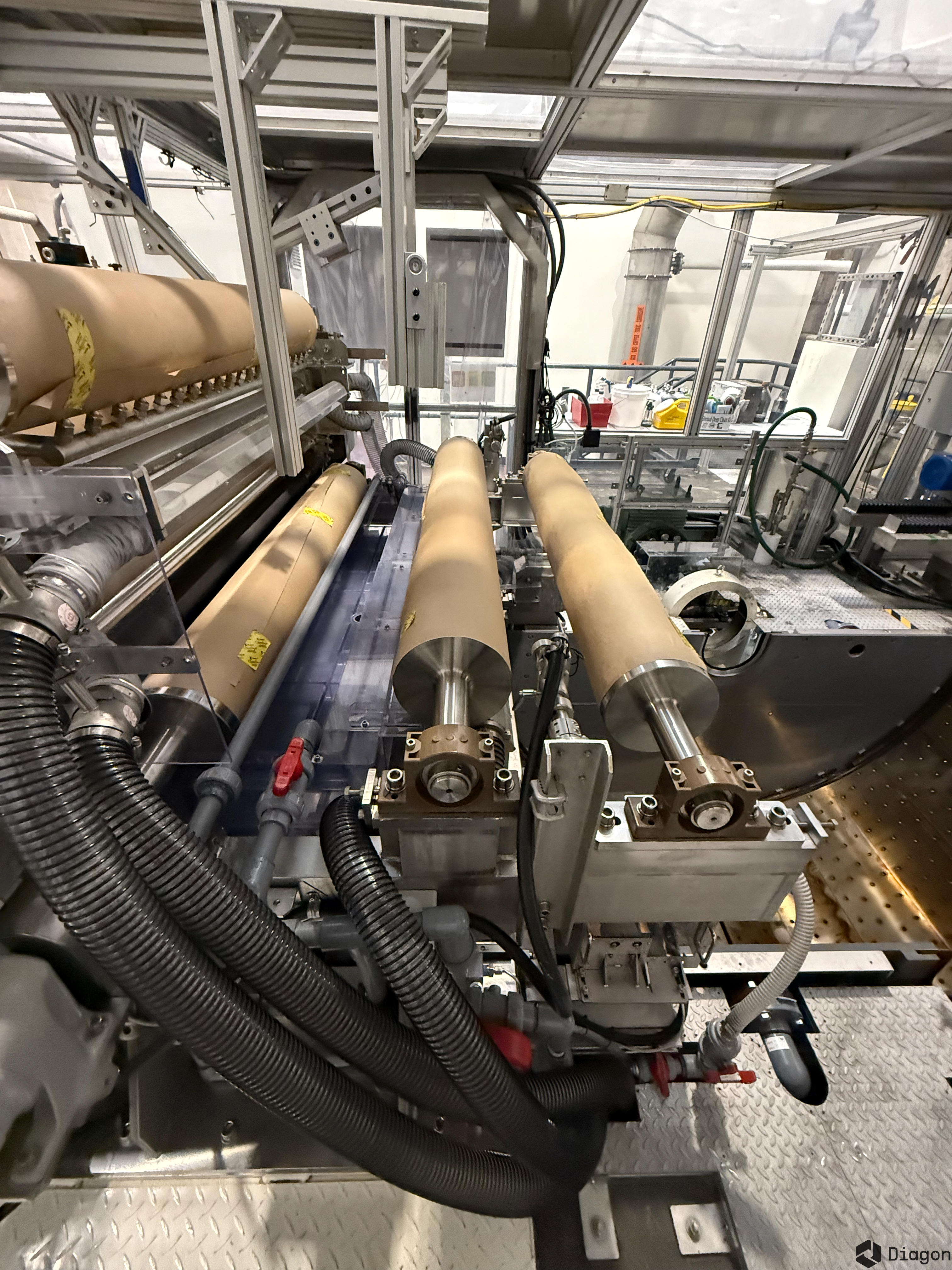

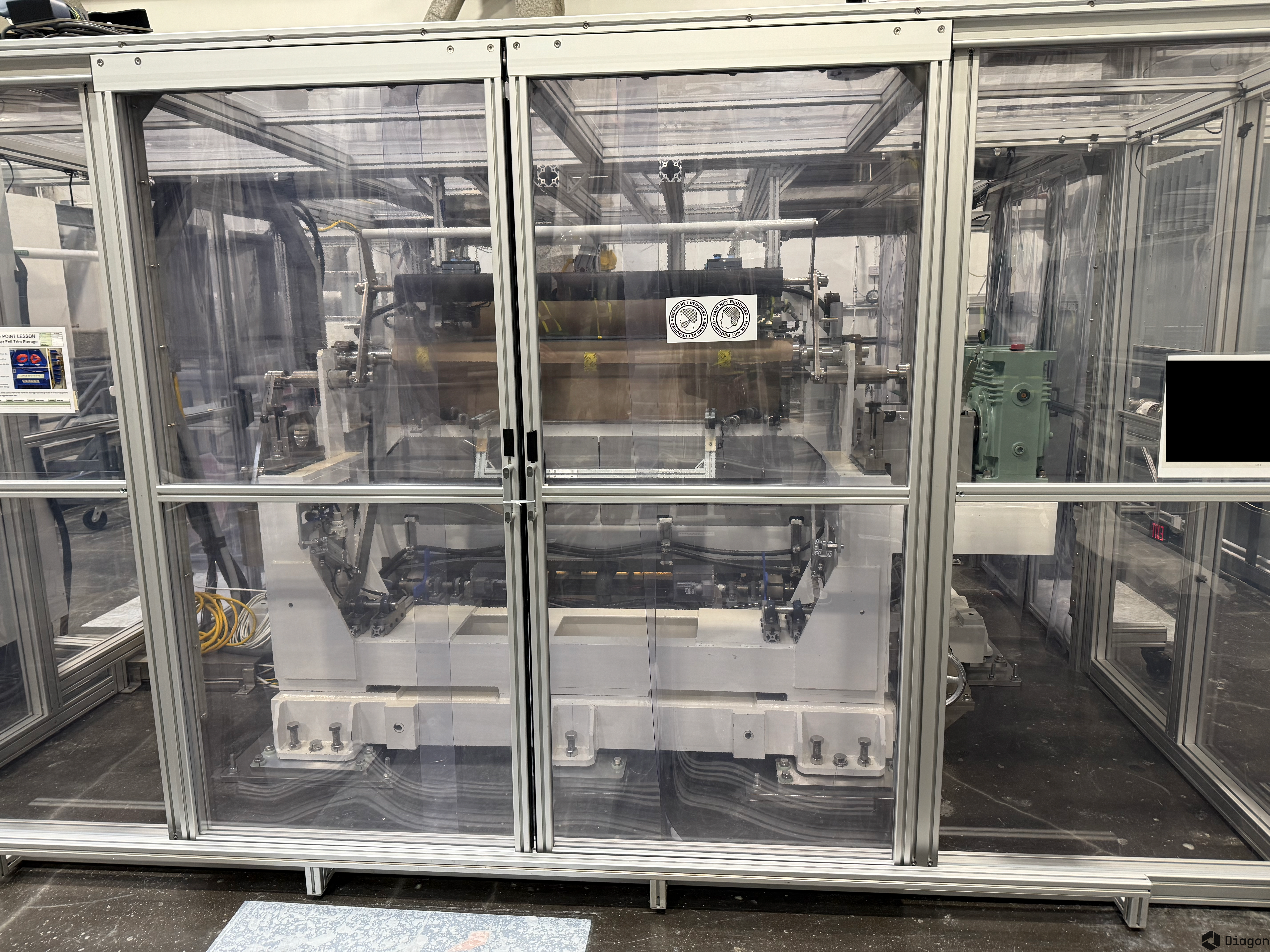

High-Capacity Electrolytic Copper Foil Manufacturing System featuring a 2.7-meter diameter drum and integrated passivation processing for lithium-ion battery applications. ***- Listing includes 71 machines are in their original packaging. Only 1 machine was commissioned and used for testing (pictur...
Technical Specifications
Similar models
Copper Foil Automated Optical Inspection (AOI)
The SCF15000C is a high-precision Automated Optical Inspection system designed for quality control of Electro Deposited Copper Foil, featuring advanced multi-camera detection capabilities for comprehensive surface analysis. ## Key Features - Dual inspection methodology incorporating both reflection and transmission modes with S/S, M/S, and pinhole detection stations - High-resolution imaging system with 8 color linear cameras (5120 pixels) and 5 monochrome cameras (8192 pixels) achieving 40-70 μm/pixel resolution - Advanced defect detection capability for multiple anomaly types including stains, indents, scratches, pinholes, nodules and spots - Integrated uniform brightness LED illumination system (500,000 LUX) with digital controller for consistent inspection conditions - Real-time defect classification using Feature Classification Algorithm with contrast detection >20 gray levels - High-speed inspection capability supporting material widths up to 1450mm at speeds of 150 m/min - Web-based inspection interface with comprehensive database and reporting functionality ## Key Technical Specifications |||| |:--|:--|:--| |**Inspection Width**|1450 mm|| |**Inspection Speed**|150 m/min|| |**Resolution (S/S & M/S)**|70 μm/pixel|| |**Resolution (Pinhole)**|40 μm/pixel|| |**Min Inspection Area**|0.175 mm²|| |**Gray Level Contrast**|>20 ratio|| |**Illumination Intensity**|500,000 LUX|| |**Camera Line Rate (Color)**|40.9 kHz|| |**Camera Line Rate (Mono)**|76.92 kHz|| |**Camera Resolution (Color)**|5120 pixels|| |**Camera Resolution (Mono)**|8192 pixels||
2223
Copper Foil: Electro Deposition Drum
Precision-engineered titanium electrodeposition drum designed for continuous copper foil production, featuring advanced surface finishing and structural integrity for high-current density applications up to 50KA. ***Listing includes 1 Resurfacing Machine, which is available for a bulk purchase the titanium drums.*** ## Key Features - Premium titanium construction with surface finish of Ra < 0.6 μm achieved through #600 grinding wheel processing, ensuring uniform texture and optimal deposition characteristics - High-precision dimensional specifications with eccentricity, cylindricity, and swing all controlled to < 0.05mm, supporting consistent foil production - Engineered with 2,700mm (+1/-0mm) diameter × 1,400mm width dimensions, incorporating specialized C-PVC ring installation system with 8 ± 0.1mm edge groove tolerance - Reinforced dual-edge design with titanium skin thickness >6.0mm, preventing deformation during operational cycles - Advanced structural integration utilizing tight-fit technology between titanium sleeve and inner structure, verified through acoustic testing protocols - Comprehensive quality validation including 100% penetration testing (JIS-Z-2343), radiographic examination (JIS-Z-3107), and mechanical property verification at 100mm intervals ## Key Technical Specifications |||| |:--|:--|:--| |**Drum Diameter**|2700 +1/-0mm|| |**Working Width**|1400mm|| |**Surface Roughness**|Max 0.6μm Ra|| |**Titanium Skin Thickness**|Min 6.0mm|| |**Eccentricity**|Max 0.05mm|| |**Cylindricity**|Max 0.05mm|| |**Swing**|Max 0.05mm|| |**Static Unbalance**|Max 300g|| |**Edge Groove Width**|8 ± 0.1mm|| |**Operating Current Density**|Max 50kA|| |**Grain Size Standard**|ASTM 6|| |**Inspection Standard (PT)**|JIS-Z-2343||
